Все типы коннекторов для СКС и их особенности
Структурированная кабельная сеть – многоуровневая система, объединяющая компьютерное, телефонное, электронное оборудование на объекте, обеспечивающая возможность быстрого обмена информацией. Используются СКС не только крупными предприятиями, занимающие целые здания, но и не слишком большими фирмами.
Грамотно выстроенная сеть надежна, допускает возможность масштабирования, развития и модернизации, оптимизирует работу предприятия, упрощает обмен данными между сотрудниками и целыми отделами. Надежность СКС определяется несколькими факторами, один из которых – выбор коннекторов, соединительных элементов, на основе которых формируются протяженные коммутационные линии. Какими классами представлены коннекторы? В чем их особенности?
Коннекторы для витых пар
STP, UTP, FTP – витые пары, использующиеся для формирования большинства СКС: от телефонных до Ethernet. Их достоинство – невысокая цена и универсальность, легко найти решение для конкретной СКС, условий применения.
Например, при высокой мощности электромагнитного излучения рекомендованы кабели STP, с дополнительным слоем экранирования, исключающим появление помех, искажение передаваемого сигнала при воздействии ЭМ-поля. Это характерно для промышленных организаций с обилием силовых линий, высокопроизводительных станков, электродвигателей. Для соединения кабелей используются следующие коннекторы https://lan-art.ru/catalog/komponenty-sks/konnektory-skotchloki/:

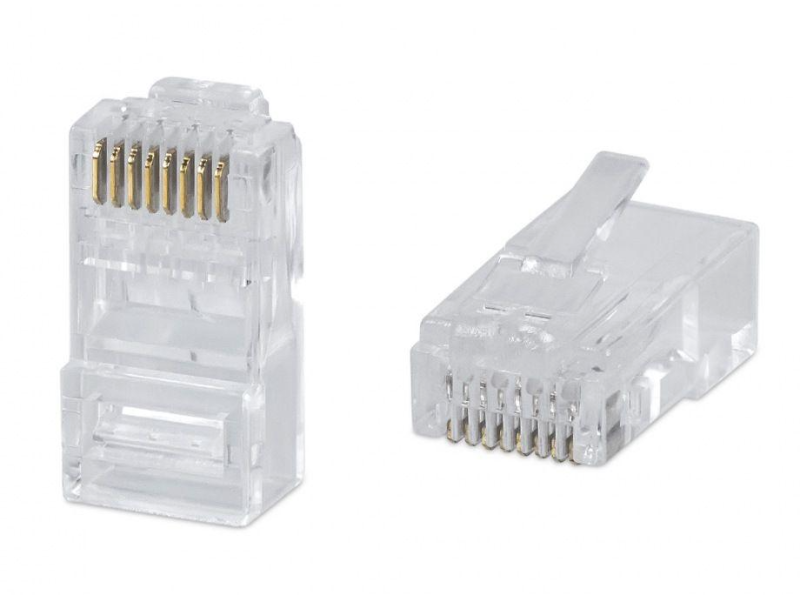

- RJ-45. Наиболее распространенный коннектор, вход для которого можно найти на сетевой карте любого компьютера или ноутбука. Полимерный корпус, 8 контактов, механизм фиксации в разъеме – конструкция проста, но надежна, не подвержена внешним вибрационным нагрузкам, случайно выдернуть провод очень сложно. При выраженности электромагнитного поля, с STP-кабелями нужно использовать коннекторы с экранированием, что исключает снижение скорости передачи и потерю пакетов данных;
- RJ-11, 15, 25. Такие коннекторы используются в телефонных СКС, комплексах IP-телефонии. Выбор определяется количеством жил подключаемого кабеля, RJ-11 рассчитан на 2 жилы, RJ-15 – на 4, RJ-25 – на 6. Конструктивно и внешне детали похожи на RJ-45, но более миниатюрны.
При подборе коннектора для витой пары нужно учитывать не только тип и экранирование, но и категорию. Наиболее востребованная – 5e, позволяющая передавать поток данных до гигабита в секунду, что подходит для большинства СКС. 6-я группа ориентирована на скоростные СКС, лимит увеличен до 10 гигабит, а 3-я – на нетребовательные системы, ограничение составляет 10 или 100 мегабит, точное значение определяется протяженностью коммутационной линии.
Коннекторы обязательно должны соответствовать стандарту ANSI/TIA 568, разработанному специально для СКС на основе STP, UTP, FTP. Соответствие гарантирует четкость работы, заявленную скорость передачи сигнала, прочность механического соединения.
Коннекторы для оптоволокна
Переход на оптоволоконные СКС дает немало преимуществ. Сигнал передается не в форме электрического импульса, а как поток света, что обеспечивает огромную скорость, увеличивает допустимую протяженность линии, гарантирует устойчивость к ЭМ-излучению и исключает вмешательство в работу линии, кражу информации. Такие СКС дороже и сложнее в организации, но все расходы компенсируются надежностью и стабильностью работы, конечно, при условии подбора правильных коннекторов:
- SC. Наиболее распространенные коннекторы, недорогие и надежные. Основа корпуса – полимер, сечение – прямоугольник, диаметр ферулы, контактного наконечника – 2.5 миллиметра. Для установки и извлечения из порта не требуется вспомогательный инструмент, срабатывает встроенный механизм. Недостаток – плохая адаптация к внешним физическим воздействиям, вибрациям, из-за которых крепление ослабевает, возможна потеря соединения;
- LC. Конструкция похода на SC, но более компактна, диаметр ферулы – всего 1.25 миллиметра. Это позволяет уплотнить коммутацию на панели, но усложняет подключение и демонтаж, в условиях ограниченного пространства порой приходится пользоваться вспомогательными аксессуарами;
- FC. Коннектор, ориентированный на требовательные СКС, от которых требуется максимум надежности и стабильности. Корпус выполнен из прочного металла, устойчивого к физическим воздействиям и окислению, в порту деталь фиксируется за счет резьбы, она не ослабевает даже при постоянной выраженной вибрации. Не слишком удобно, но надежно;
- E2000. Модификация SC, ориентированная на сложные эксплуатационные условия, СКС, объединяющих сетевое, промышленное оборудование в производственном цехе или другом объекте, где высок уровень запыленности, влажности среды. Усовершенствован механизм крепления, достигнута вибрационная стойкость, герметичность контактной области;
- ST. Устаревший коннектор с механизмом крепления, напоминающим байонет, срабатывающим при небольшом повороте в направлении часовой стрелки. Используется редко, вытесняется более современными аналогами.
Важный фактор при подборе – полировка, от которой зависит плотность соединения контактов. Сбалансированной по цене и качеству является UPC-полировка, но в требовательных СКС, использующихся для передачи сигнала высокой четкости, файлов большого объема, применяются более дорогие APC-коннекторы. Они почти на 100% исключают появление обратных отражений и других явлений, негативно сказывающихся на работе коммутационной линии.
Коннекторы для коаксиальных кабелей
Такие кабели передают сигналы высокой частоты, являются основой для СКС, обеспечивающих работу систем видеонаблюдения, телевещания. В последнее время они вытесняются более совершенными решениями, но остаются востребованными, благодаря простоте, невысокой цене и надежности. Список коннекторов таков:
- N. Этой разработке уже более 80 лет, но ее модификации поддерживают частоты до 18 гигагерц, что соответствует скоростным СКС;
- BNC. Разъем, подходящий в том числе для Ethernet-сетей, архитектура которых соответствует стандарту 100BASE2. Максимальная частота – 10 гигагерц. Фиксация – байонет;
- TNC. Коннекторы схожи с TNC-аналогами, но вместо байонета используется классическая резьба, а рабочая частота увеличена до 11ГГц;
Наиболее технологичными являются модули SMA, разработанные для требовательных СКС. Частота передаваемого сигнала – до 26.5 гигагерц, фиксация – резьба, очень надежная, выдерживающая сотни циклов установки и снятия без потери прочностных характеристик, деформаций.
