Комплексное LED-оснащение УГМК арены

Завод светодиодных экранов Future Vision осуществил комплексное светодиодное оснащение многофункциональной ледовой арены в Екатеринбурге.

Специалисты Future Vision реализовали полный комплекс задач «под ключ»: производство LED экранов, производство металлоконструкций, сборка и установка экранов, а также ряд пуско-наладочных работ.

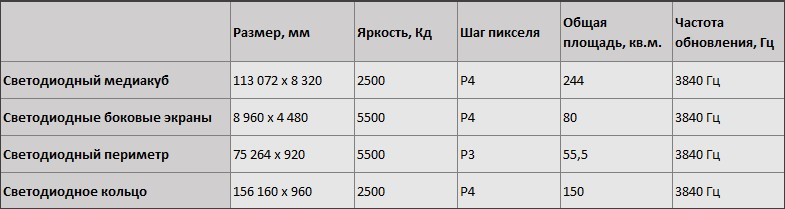

Расскажем подробнее об светодиодных решениях, разработанных специально для объекта:

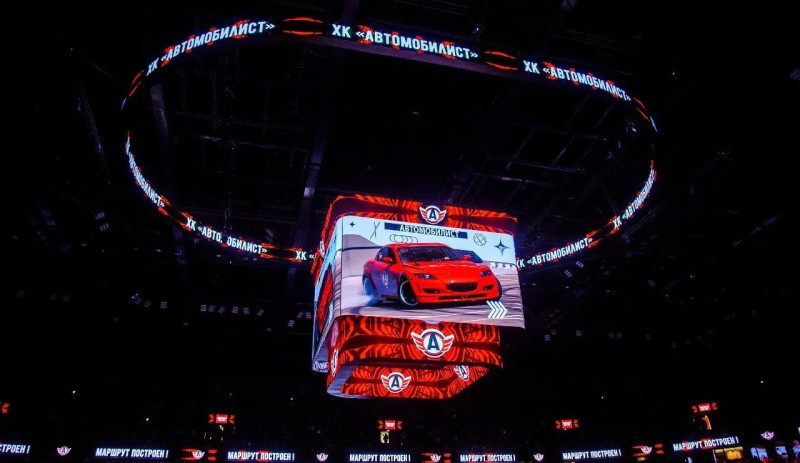

1.    Сердце визуальной системы арены – светодиодный медиакуб площадью 244 кв.м.

Проект разработан с учётом ограничений по нагрузке и условиям крепления: масса конструкции не превышает предельные 12 т. Для этого исполнен облегченный комбинированный металлокаркас: стальная силовая траверса и закрепленные на ней алюминиевые фермы. Также проектирование LED видеокуба с шагом пикселя Р4 требовало абсолютно точного совмещения замкнутого контура экрана. Специалисты компании Future Vision разработали и спроектировали юстировочные узлы для бесшовной стыковки всех элементов конструкции.

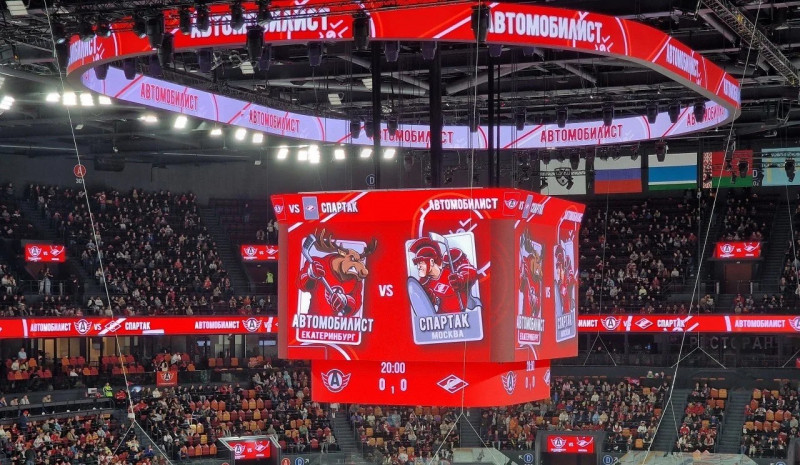

2.    Светодиодное кольцо площадью 150 кв.м. состоит из двух круговых экранов (внешнего и внутреннего).

При проектировании LED кольца с шагом пикселя Р4 требовалось обеспечить формирование замкнутого контура из светодиодных модулей по двум периметрам. Для точной регулировки их положения разрабатывались юстировочные узлы. Масса всей конструкции кольца, как и у медиафасада, была ограничена — не более 8 т. Для оптимизации массы несущую раму металлокаркаса выполнили из стали повышенной прочности, а обрешётки для крепления светодиодных модулей — из алюминия.

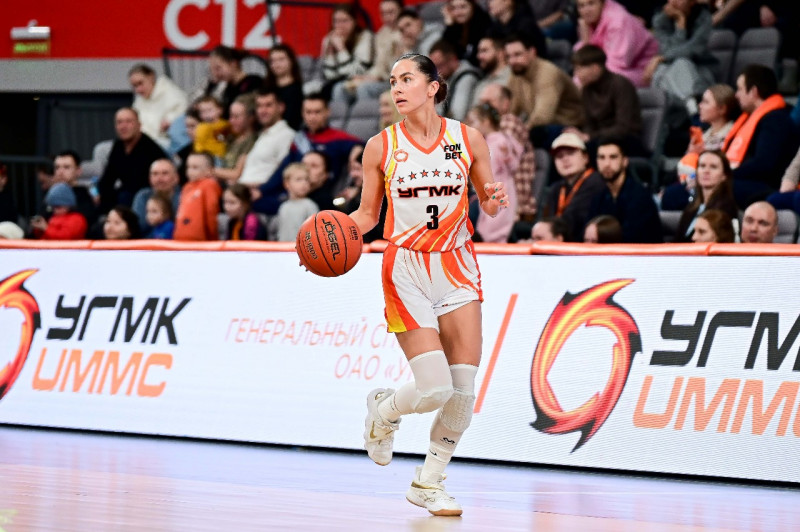

3.    Светодиодный периметр с шагом Р3 является арендным и устанавливается на время баскетбольных матчей.

Важное требование к данному типу экранов – класс защиты IP 65 для передней части. LED модули видеобортов с фронтальной стороны устойчивы к физическому воздействию, верхняя часть оснащена мягкой противоударной маской.

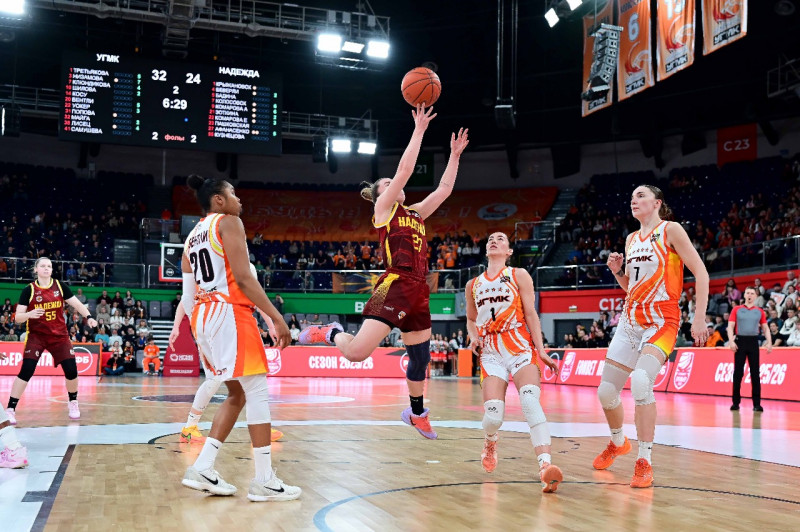

4.    Два боковых LED-экрана с шагом Р4 являются дополнением к центральному медиакубу.

По типу исполнения, как и периметр, являются арендными и используются на площадке только во время баскетбольных матчей. Обслуживание осуществляется с тыльной стороны. Тип установки: подвесной на алюминиевые фермы.

Благодаря ярким динамичным экранам разных форм и размеров спортивная арена превращается в современное мультимедийное пространство, где каждый матч или шоу сопровождается эффектным интерактивным контентом.

Адрес объекта: г. Екатеринбург, ул. Степана Разина, д.15.
