AV-over-IP: как работает распределение видеосигнала по сети
Представьте переговорную комнату, учебный корпус или диспетчерский центр, где десятки источников должны отображаться на множестве экранов. В традиционной AV-системе для этого часто приходится строить сложную матрицу соединений. AV over IP меняет сам принцип: видеосигналы превращаются в сетевые потоки и начинают передаваться по обычной IP-инфраструктуре.
В результате источники и экраны перестают быть жёстко привязанными друг к другу. Их можно добавлять, распределять и перенастраивать через сеть. Именно этот подход лежит в основе решений Lumens OIP-N и OIP-D.
Главная идея
Распределение видеосигнала (Video Distribution) — это не просто передача видео через Ethernet. Это архитектура, в которой источник, сеть, маршрутизация и конечное устройство работают как единая система.
Что такое Video Distribution?
Распределение одного или нескольких AV-источников между несколькими точками назначения через IP-сеть. В отличие от традиционной HDMI-матрицы, AV-over-IP заменяет фиксированную матрицу входов и выходов сетевыми коммутаторами.
Это особенно важно в крупных системах. Если количество источников или дисплеев меняется, не нужно перестраивать всю коммутацию по принципу «каждый вход — каждый выход». Новые устройства могут подключаться к сети и становиться частью общей архитектуры.
Из чего состоит система AV over IP?
| Компонент | Роль |
|---|---|
| 1. Источник (AV Source) | ПК, медиаплеер, камера, система записи/стриминга, производственный видеомикшер или другое AV-устройство. |
| 2. Энкодер (Encoder) | Преобразует HDMI / USB и другие базовые сигналы в IP-потоки. Примеры: OIP-N40E, OIP-D40E, OIP-D50E |
| 3. Сетевой коммутатор (Network Switch) | Передаёт AV-потоки и управляющий трафик между источниками и точками назначения. |
| 4. Маршрутизация (Routing) / Управление (Control) | Определяет, какой источник должен попасть на какой декодер. Для OIP-N используется Routing Switcher, для OIP-D — OIP-D50C или сторонняя система управления |
| 5. Декодер (Decoder) | Преобразует IP-поток обратно в HDMI / USB или другой требуемый сигнал. Примеры: OIP-N60D, OIP-D40D, OIP-D50D. |
| 6. Дисплей (Display) / Принимающая система (Downstream System) | Дисплей, видеостена, хост видеоконференции, система мониторинга или другая конечная AV-система. |
Как проходит сигнал: пять простых шагов
1. Создание источника. HDMI-устройство или нативное IP-устройство формирует AV-сигнал.
2. Кодирование / поток. Не-IP-источник преобразуется кодером в сетевой поток. Если устройство уже умеет выдавать RTSP / NDI HX, отдельный кодер для него не нужен.
3. Передача по IP. Поток проходит через Ethernet-коммутатор и становится доступен другим устройствам сети.
4. Маршрутизация. ПО или контроллер определяет, на какой декодер должен поступить выбранный источник.
5. Декодирование. Декодер восстанавливает HDMI / USB или другой выходной сигнал и передаёт его на конечное устройство.
Таким образом, базовая логика выглядит так:
ИСТОЧНИК → ЭНКОДЕР → IP-СЕТЬ → МАРШРУТИЗАЦИЯ → ДЕКОДЕР → ДИСПЛЕЙ
Важный принцип проектирования
При распределении видеосигнала важно думать не только о количестве входов и выходов.
Главный вопрос — как источники и точки назначения обнаруживаются, маршрутизируются и декодируются по IP. Если источник уже предоставляет RTSP / NDI HX, архитектура OIP-N может использовать этот поток напрямую.
Два подхода Lumens: OIP-N и OIP-D
Lumens предлагает две архитектуры распределения, рассчитанные на разные приоритеты. OIP-N ориентирован на сжатые стандартные IP-потоки, низкую сетевую нагрузку и открытую интеграцию. OIP-D — на специализированную AVoIP-передачу с ультранизкой задержкой, высоким качеством изображения и функциями, важными для KVM и видеостен (Video Wall).
OIP-N: открытая архитектура с низкой сетевой нагрузкой
OIP-N использует стандартные сжатые потоки RTSP и NDI HX. Благодаря этому архитектура может объединять собственные кодеры OIP с нативными IP-источниками, которые уже умеют выдавать совместимый поток.
- OIP-N40E кодирует HDMI-источники в RTSP, NDI HX2 или NDI HX3 до 1080p60.
- OIP-N60D декодирует RTSP / NDI HX AV в HDMI до 2160p60.
Оба устройства также поддерживают интегрированные функции, включая USB Extension (USB-удлинение).

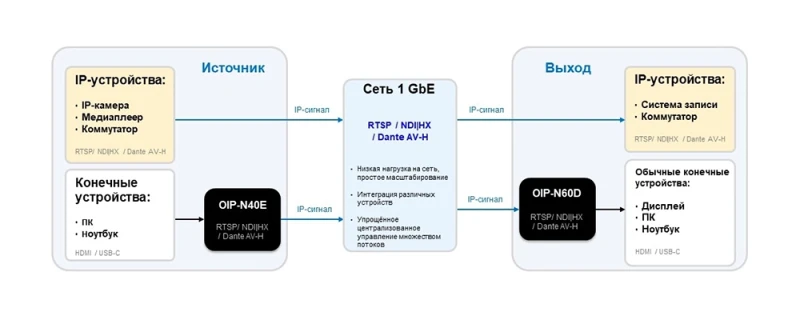

Схема 1. Архитектура OIP-N: нативные IP-источники и обычные HDMI/USB-источники могут работать в одной сети.
Почему сжатые потоки важны для больших систем?
NDI HX и RTSP используют сжатие, например H.264 / H.265, поэтому нагрузка от отдельного потока существенно ниже, чем в AVoIP-архитектурах класса 1 Гбит/с. На типичной гигабитной LAN это позволяет строить системы с большим количеством источников и декодеров.
Однако низкая нагрузка на отдельный поток не означает бесконечную ёмкость сети. При проектировании необходимо учитывать разрешение, частоту кадров, настройки кодирования, суммарный трафик и пропускную способность внутренней шины коммутатора.
Открытая интеграция: не только устройства Lumens
Один из ключевых принципов OIP-N — возможность интеграции совместимых сторонних источников. ПО Lumens Routing Switcher может предварительно просматривать RTSP и NDI HX и назначать потоки от кодеров или IP-камер декодерам OIP-N.
Поэтому в единой архитектуре могут рассматриваться IP-камеры, медиаплееры и серверы, системы записи и стриминга, производственные видеомикшеры и другие AV-устройства, если они выдают совместимый поток RTSP / NDI HX. Перед включением стороннего устройства необходимо подтвердить кодек, разрешение и фактическую совместимость.
Централизованный мониторинг и переключение
ПО Lumens Routing Switcher позволяет централизованно просматривать RTSP / NDI-источники, быстро переключать выходы декодеров OIP-N и организовывать мультипросмотр до 18 IP-потоков. Это удобно там, где оператору необходимо видеть и управлять большим количеством источников.
OIP-D: когда важнее всего задержка и качество
OIP-D использует специализированную архитектуру кодеров и декодеров. OIP-D40E/D рассчитан на 1080p60, а OIP-D50E/D — на 4K. В стандартной сети 1Gb Ethernet система обеспечивает ультранизкую задержку порядка 1–2 кадров.

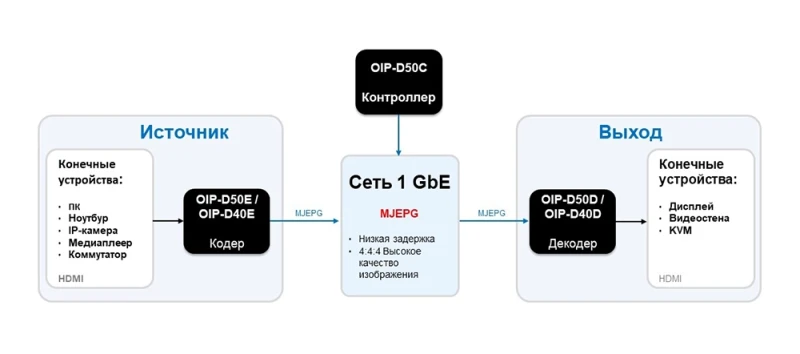

Схема 2. OIP-D: специализированные кодеры/декодеры и центральное управление через OIP-D50C.
OIP-D50: 4K, 4:4:4, KVM и видеостены
OIP-D50E / OIP-D50D предназначены для приложений, где важны 4K, высокое качество изображения и работа в реальном времени. Они поддерживают 4K30 4:4:4, KVM, видеостены и матричное переключение с централизованным управлением через OIP-D50C.
OIP-D40: Full HD с ультранизкой задержкой
OIP-D40E / OIP-D40D предназначены для распределения видео Full HD. Они поддерживают 1080p60, ультранизкую задержку, видеостены и подходят для HD-систем, где разрешение 4K или функции KVM не требуются.

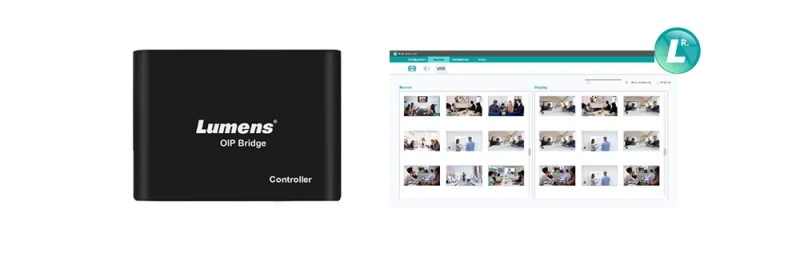

OIP-D50C — центральный контроллер
OIP-D50C централизованно управляет кодерами и декодерами OIP-D, матричным переключением, видеостенами и KVM серии D50. Веб-интерфейс позволяет просматривать источники и назначать их дисплеям или группам дисплеев методом перетаскивания.
Главное различие
Низкая пропускная способность и низкая задержка — это не одно и то же. OIP-N делает акцент на сжатой передаче и открытой интеграции; OIP-D — на отклике 1–2 кадра, визуально без потерь качества, для KVM и видеостен.
Где применять OIP-N, а где OIP-D?
| Параметр | OIP-N | OIP-D |
|---|---|---|
| Основное позиционирование | Малополосное открытое распределение видео по IP | Специализированное AVoIP с ультранизкой задержкой |
| Основные протоколы | RTSP, NDI HX2 / HX3; отдельные модели — Dante AV-H | Специализированная архитектура OIP-D 1GbE |
| Сетевая нагрузка | Сжатые потоки; значительно ниже AVoIP класса 1 Гбит/с | Пропускная способность сети 1 Гбит/с |
| Задержка | Низкая; подходит для мониторинга, распределения и интеграции | 1–2 кадра; для работы в реальном времени |
| Интеграция источников | Высокая; совместимые сторонние RTSP / NDI HX | В основном экосистема OIP-D |
| 4K | OIP-N60D декодирует 4K; N40E кодирует HDMI до 1080p60 | D50 поддерживает 4K; D40 — Full HD |
| KVM | Не является основным направлением | Поддерживается серией D50 |
| Video Wall | OIP-N60D поддерживает до 3×3 | Поддерживается D40 / D50; управление через D50C |
Как выбрать архитектуру: пять вопросов
1. Источник уже выдаёт RTSP / NDI HX?
Если да, в первую очередь стоит рассмотреть прямую интеграцию с OIP-N.
2. Какое разрешение нужно от HDMI-источника?
OIP-N40E кодирует HDMI до 1080p60. Если требуется кодирование HDMI 4K, следует рассматривать OIP-D50 или другой 4K IP-источник.
3. Насколько критична задержка?
Для общего мониторинга, распределения, записи/стриминга и информационных систем подходит OIP-N. Для KVM, управления в реальном времени и ультранизкой задержки — OIP-D.
4. Насколько важно качество изображения?
Если нужны 4:4:4, визуально без потерь качества или высокоточное отображение интерфейса и текста, приоритетом становится OIP-D50.
5. Как будет выполняться маршрутизация?
OIP-N использует ПО Lumens Routing Switcher; OIP-D — OIP-D50C или стороннюю систему управления.
Что важно предусмотреть при проектировании сети?
