Что такое NDI|HX 3?

Рубрики: «Образование», «Государственный сектор», «Центры управления», «Видеокамеры для ВКС»

Что такое NDI|HX 3?

NDI® — это популярный протокол, предназначенный для двунаправленной передачи аудио-видео по IP сети. NDI доступен в двух основных форматах — NDI|HX и NDI High Bandwidth. NDI|HX использует кодировку H.264 или HEVC для значительного снижения битрейта, поэтому он идеален при ограниченной пропускной способности сети, позволяя передавать высококачественное видео при низких скоростях передачи данных.

Третья версия протокола NDI®|HX3 обеспечивает чрезвычайно высокое качество видео при минимальной задержке. Это достигается за счет требования чуть более высокой пропускной способности, но все же намного меньшей, чем для NDI High Bandwidth.



В чем разница между HX2, HX3 и NDI High Bandwidth?

В то время как NDI|HX обеспечивает высококачественное видео при помощи эффективных алгоритмов кодирования, NDI High Bandwidth использует всю полосу пропускания для создания видеопотоков HD со скоростью 125 МБ/с и UltraHD со скоростью 250 МБ/с. С появлением HX3 пользователи, которым требуется высочайшее качество видео, получили новую возможность: NDI|HX3 передает видео без визуальных потерь с очень низкой задержкой. По качеству изображения и задержке протокол NDI|HX3 практически неотличим от NDI High Bandwidth.



NDI|HX2

NDI|HX3

NDI High Bandwidth

Качество

Хорошее

Высокое

Высокое

Полоса пропускания

Низкая (~18 МБ/с)

Средняя (~80 МБ/с)

(~250 МБ/с)

Задержка

Средняя

Очень низкая

Очень низкая

Требуется FPGA

нет

Нет

Да

GOP

60

1 или 2

1




Что такое GOP?

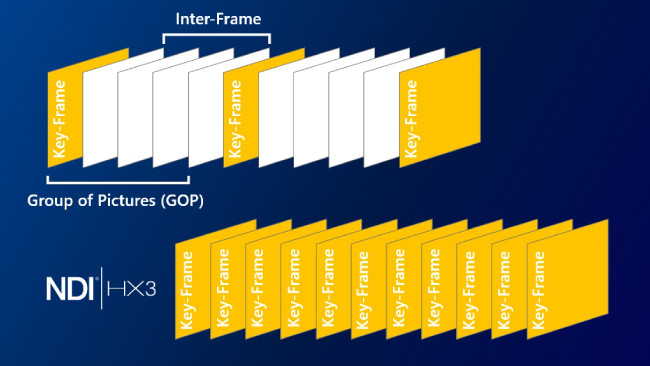

В HX3 используется технология GOP, обеспечивающая пошаговое изменение качества видео. Итак, что же такое GOP? Сжатые видеопотоки состоят из последовательных серий GOP (групп изображений). GOP содержит ключевые и промежуточные кадры в закодированных битовых потоках.

  • Ключевые кадры (также известные как I-кадры) содержат полную информацию об изображении, описывая все детали кадра.
  • Промежуточный кадр (p-кадр или b-кадр) описывает только ту часть изображения, которая изменилась.

Таким образом технология сжатия избавляется от избыточной информации и уменьшает требуемую полосу пропускания. Вкратце, чем больше ключевых кадров, тем больше данных и выше качество изображения, а чем больше промежуточных кадров, тем меньше данных и небольшая потеря качества видео. Ключевые кадры не только обеспечивают более высокое качество изображения, но и требуют меньшей вычислительной обработки, поэтому чем меньше промежуточных кадров, тем ниже задержка.



Длина GOP в кодировании видео NDI|HX 3

Длина GOP определяется расстоянием между двумя ключевыми кадрами. Например, длина GOP равная 30, означает, что ключевой кадр вставляется каждую секунду (при съемке со скоростью 30 кадров в секунду). В ND|HX3 GOP можно установить на 1 или 2. При установке GOP на 1 создаются только ключевые кадры. Это обеспечивает максимальное качество изображения и очень низкую задержку.



Искусство NDI|HX 3

NDI|HX3 обеспечивает идеальный баланс пропускной способности и качества. Раньше пользователи ценили качество видео NDI High Bandwidth, но многие сети не справлялись с высокими требованиями по скорости передачи данных. И наоборот, NDI|HX и NDI|HX2 были идеальными с точки зрения пропускной способности, но с небольшой жертвой в плане качества изображения. С появлением версии 3 протокол NDI|HX подходит для большинства современных IP-сетей, при этом обеспечивая превосходное качество видео с минимальной задержкой.



NDI|HX3 не требует ПЛИС (FPGA). Почему это важно?

Очень важно, что для NDI|HX3 в отличии от NDI High Bandwidth не требуется ПЛИС. ПЛИС (FPGA — Field-Programmable Gate Array) — это программируемое аппаратное устройство или микросхема. Это чрезвычайно гибкий электронный компонент, который можно запрограммировать для выполнения практически любой задачи. Однако ПЛИС содержит миллионы логических блоков, которые требуют высокого энергопотребления и тепловыделения. Стоимость ПЛИС также высока.

NDI|HX3 поддерживает устройства на базе ARM. Решения на основе ARM очень широко используются и имеют низкую стоимость, что позволяет запускать NDI|HX3 на большинстве аппаратных устройств, включая мобильные устройства и бюджетные камеры.


  Устройство ПЛИС Решение на основе ARM
Проблема высокого тепловыделения Высокая Низкая
Потребляемая мощность Высокая Низкая
Надёжность Средняя Высокая
Цена Высокая Низкая
Гибкость Очень высокая Средняя
Широкое использование Средняя Очень высокая



Поддерживает ли NDI 5 NDI|HX 3?

Инструменты и приложения NDI 5 предлагают пользователям и администраторам возможность управлять сетями NDI, улучшать творческие рабочие процессы, отслеживать источники, управлять устройствами и подключать пользователей локально и удаленно. Хорошая новость заключается в том, что NDI 5 Tools может изначально декодировать NDI|HX3, включая NDI Bridge. NDI|HX3 поддерживается в текущем пакете NDI SDK, а также доступен расширенный пакет SDK для NDI|HX3.

*NDI® является зарегистрированной торговой маркой Vizrt Group.
