ATEN представляет новый модульный матричный коммутатор VM3250 32x32 второго поколения

Рубрики: «Выставки», «Индустрия развлечений», «Реклама», «Коммутационное оборудование», «Коммутаторы», «Матричные коммутаторы»

ATEN_VM3250

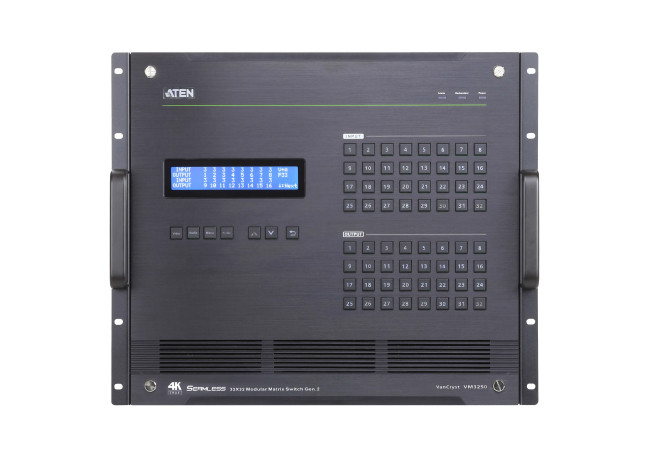

ATEN VM3250, вид передней панели

Компания ATEN, более 35 лет специализирующаяся на создании профессиональных решений для контроля данных, выпустила свежую версию модульного матричного коммутатора 32x32 второго поколения — VM3250. Основной особенностью устройства является поддержка разрешения True 4K — 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4), и возможность потоковой трансляции для предварительного просмотра.

Встроенная функция масштабирования (скейлер) преобразовывает формат видео для обеспечения плавного переключения изображения в режиме реального времени. Управление потоками аудио и видео может осуществляться как кнопками на передней панели оборудования, так и через интерфейсы RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс). Небольшой ЖК-экран на передней панели служит для управления коммутатором и просмотра статуса активных подключений. Существует возможность выбора режима EDID, которая позволяет установить оптимальное разрешение для разных мониторов.

Коммутатор VM3250 легко расширяется и обеспечен линейкой плат ввода-вывода с возможностью горячей замены от компании ATEN. Комбинирование плат обеспечивает гибкость решения и расширяет глобальные возможности использования.

Линейка карт расширения теперь включает новые оптические карты VM7584/VM8584, и HDMI True 4K VM7824/VM8824.

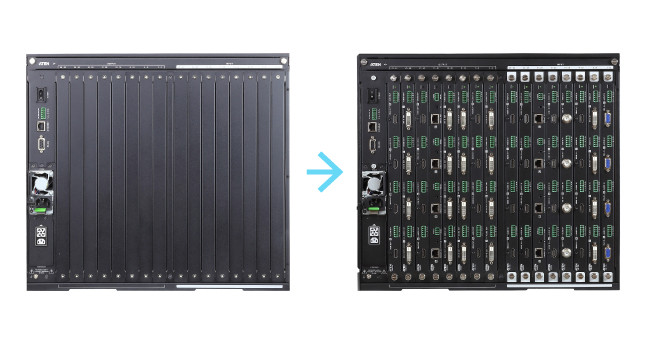

ATEN VM3250, вид задней панели

Ключевые характеристики

  • 32 x 32 соединения ввода/вывода с помощью 8 x 8 слотов ввода/вывода для плат расширения
  • Управление несколькими способами - с помощью кнопок передней панели, RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс) соединений
  • Поддержка True 4K-разрешений изображения – разрешения несжатого видео до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)
  • Встроенная функция масштабирования (скейлер) – преобразует входные разрешения в оптимальное разрешение экрана
  • Поддержка Seamless Switch™ – переключение с близкой к нулю задержкой позволяет обеспечить непрерывность видеопотоков, переключение в режиме реального времени и стабильную передачу сигналов
  • Поддержка функции создания видеостены позволяет создавать настраиваемые пресеты видеостен
  • Возможность потоковой трансляции поддерживает прямую трансляцию от одного источника через веб-интерфейс для удобства определения качества вывода на дисплей
  • Настройка контента и пресетов через веб-интерфейс для простоты использования
  • Планирование на основе календаря: воспроизведение профилей в соответствии с предварительно установленным расписанием, синхронизированным с часами реального времени
  • Поддержка EDID Expert™ – выбор оптимальных настроек EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
  • Поддержка звука – извлечение аудиосигнала из HDMI-потока и встраивание стереоаудиосигнала
  • Дополнительный резервный блок питания - для бесперебойной работы в критически важных системах
  • Поддержка передачи сигнала на большие расстояния с помощью плат ввода-вывода с оптическим интерфейсом или HDBaseT, а также используя удлинители
  • Наличие плат ввода/вывода с горячей заменой, модуля вентиляторов и источника питания для простоты обслуживания
  • Защита от электростатического разряда (ESD) для HDMI
  • Возможность монтажа в стойку (высота 9U)

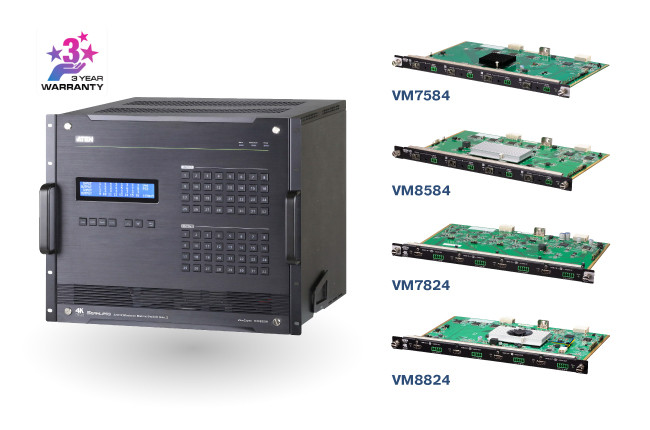

ATEN VM3250 и 4 платы расширения

VM7584 / VM8584

4-портовые платы ввода/вывода c оптоволоконным подключением 10 Гб\с

Платы ввода/вывода c оптоволоконным подключением 10G предназначены для маршрутизации между 4 источниками HDMI-сигнала и 4 дисплеями с использованием оптических видеоудлинителей для передачи сигналов на большие дистанции. Модули SFP+ позволяют увеличить расстояние передачи несжатого 4K-сигнала до 300 м или до 10 км, в зависимости от модели. Устройства поддерживают скорость передачи данных 10,2 Гбит/с. Доступны в вариациях 4K@300м (K1, многомод) и 10км (K2, одномод).

Карты VM8584 при использовании с приемником VE883R поддерживают функции:

  • 4K-масштабатор (Scaler) – функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана.
  • Поддержка Seamless Switch™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов.
  • Поддержка функции создания видеостены – позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен.



Ключевые характеристики:

  • Совместимость с матричными коммутаторами VM3250/VM3200/VM1600A; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
  • Расширение передачи аудио-, видео-, инфракрасных и RS-232 сигналов на большие расстояниях по дуплексным оптоволоконным п
  • Превосходное качество изображения до 4096 x 2160 при 60 Гц (4:2:0) при передаче на большие расстояния: с использованием комплектов VM7584K1/VM8584K1 и многомодового оптоволокна до 300 метров / с использованием комплектов VM7584K2/VM8584K2 и одномодового оптоволокна до 10 километров
  • Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
  • Поддержка Consumer Electronics Control (CEC)
  • Двунаправленный канал RS-232 – позволяет подключаться к последовательным устройствам или терминалам, таким как сенсорные экраны и сканеры штрих-кода
  • Двунаправленный ИК-канал – передача ИК-сигнала обрабатывает одно направление в единицу времени, в диапазоне от 30 кГц до 60 кГц
  • Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
  • Поддержка платами ввода/вывода и оптоволоконными модулями возможности «горячей» замены для упрощения интеграции и обслуживания

VM7824 / VM8824

4-портовая плата ввода, True 4K HDMI / 4-портовая плата вывода, True 4K HDMI с масштабатором

Платы ввода/вывода True 4K HDMI предназначены для маршрутизации между 4 источниками цифрового видео- и аналогового или цифрового аудио-сигнала и 4 дисплеями, поддерживающими высококачественное разрешение True 4K. Устройства содержат как интерфейсы HDMI, так и 4 стереоаудиовхода, позволяющими встраивать стереозвук.

VM8824 поддерживает технологию Seamless Switch™ для переключения видеоизображений в реальном времени: актуально при необходимости быстрого переключения контента для видеостен. Для обработки различных разрешений изображения может использоваться встроенный 4K-масштабатор (Scaler) и технология EDID Expert, обеспечивающая быстрое и плавное переключение между дисплеями.

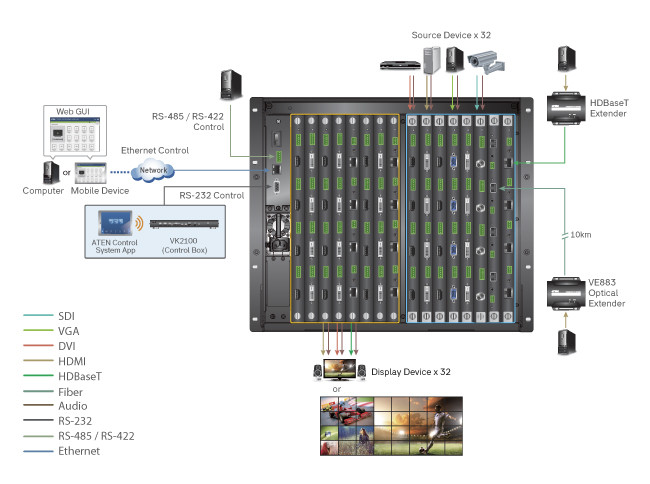

ATEN VM3250, схема подключения

Ключевые характеристики:

  • Совместимость с матричными коммутаторами VM-линейки; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
  • Поддержка разрешений изображения True 4K - разрешения несжатого видео до 3840 x 2160 / 4096 x 2160 при 60 Гц (4:4:4)
  • Поддержка True 4K EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
  • Поддержка звука – аудиосигнал может быть извлечен из HDMI-потока и стерео аудиосигнал может быть встроен
  • Поддержка технологии Cable Quality Tester – позволяет проверить качество HDMI-кабеля
  • Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
  • Поддержка Consumer Electronics Control (CEC) support
