Поставка аудиовизуального комплекса оборудования для ФБУН ЦНИИ Эпидемиологии Роспотребнадзора
В августе 2020 года к нам обратились сотрудники ФБУН ЦНИИ Эпидемиологии Роспотребнадзора с просьбой подбора аудиовизуального комплекса оборудования для диссертационного зала.
Основные пожелания заказчика к составу оборудования и его функционалу были следующие: видеостена, размером ориентировочно 3,5х2 метра, новая система звукоусиления для зала, полный комплект оборудования для проведения ВКС (видеокамера, микрофоны для конференций и прочее сопутствующее оборудование), возможность подключения к видеостене ноутбука для показа презентаций и т.п., а также монтаж и пусконаладка всего комплекса.
В нашу задачу входили следующие этапы работы:
- Технический анализ
- Подбор оборудования и расчет стоимости проекта
- Поставка полного аудиовизуального комплекса оборудования
- Монтаж и пусконаладка
Нами было предложено следующее оборудование:
- Видеостена 3х3 из панелей 3,5 мм Kreator SBP-55B37MG1
- Аппаратный контроллер видеостены WingMax – 8U
- Напольно-потолочное крепление 3х3 KreaMount
- 4-х канальный усилитель Enewave DA 650.4
- Компактный линейный массив Enewave Lark-16
- Микрофоны Clockaudio C 815E-RF
- PTZ камера Prestel HD‑PTZ412ST c 12х оптическим зумом
- Цифровая аудиоплатформа Symetrix Solus NX 16×8

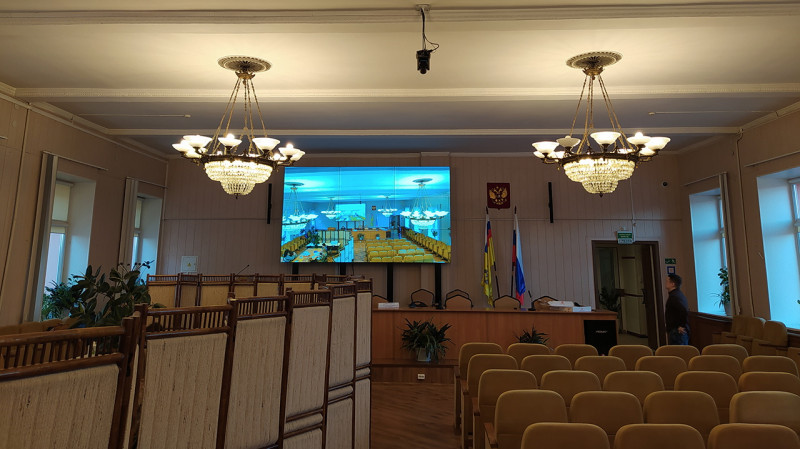

Для построения видеостены 3*3 были использованы панели Kreator 55 дюймов, смонтированные на напольно-настенный каркас Kreamount.
В качестве устройства обработки входящих видеосигналов с камер, ноутбуков докладчиков и вывода контента на видеостену, был выбран аппаратный контроллер Wingmax.
Акустическая составляющая зала стала дебютом для нашего нового эксклюзивного бренда Enewave.
При размерах зала 12*8 метров потребовалось бы значительное количество точечных источников звука для того, чтобы слушатели на задних рядах могли комфортно услышать выступающих.

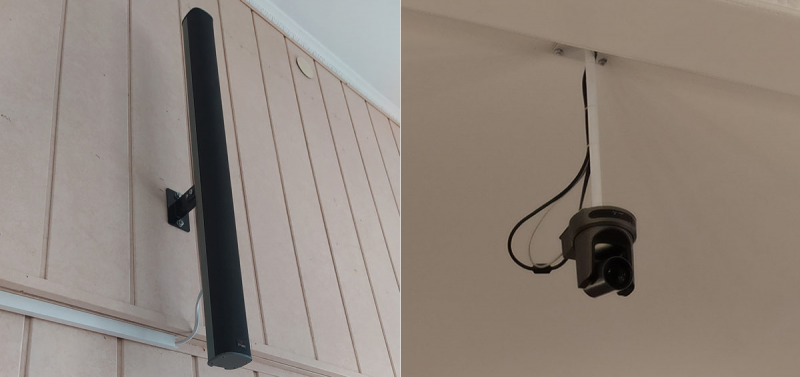

Для озвучивания помещения выбор пал на компактный линейный массив Enewave Lark-16 – всего 2 элегантных и лёгких массива обеспечили равномерный уровень звукового давления по всей площади зала. Для съёмки выступающих докладчиков под потолком зала смонтирована PTZ камера Prestel HD‑PTZ412ST c 12х оптическим зумом. Вторая аналогичная камера была смонтирована в задней части зала и служит только для обзора заполняемости зала, что крайне важно при проведении процесса защиты диссертации.
За усилительную часть отвечает Enewave DA 650.4 – 4-х канальный усилитель с мощностью 650 Вт на канал. К оставшимся свободным двум каналам усилителя была подключена старая акустическая система заказчика, которая расширила низкочастотный диапазон системы.

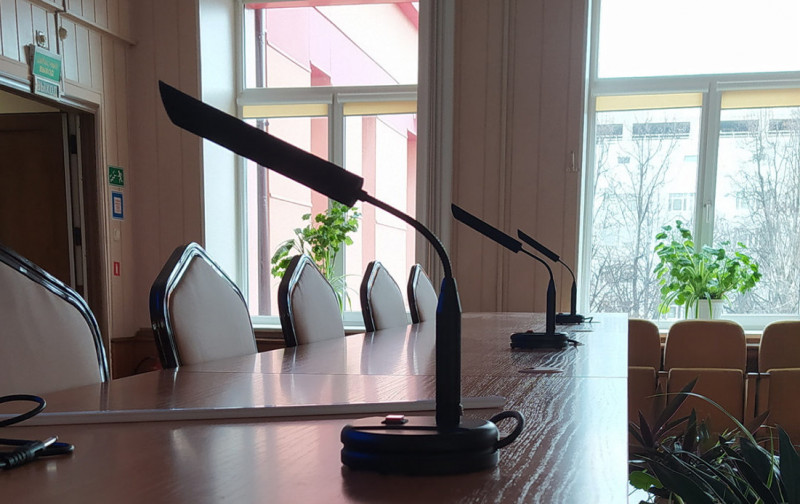

Поскольку довольно часто докладчики и спикеры не имеют опыта работы с микрофонами, для настольных микрофонов и президиума были использованы Clockaudio C 815E-RF – микрофоны типа «пушка», обладающие узкой направленностью и позволяющий захватывать речь говорящего с большого расстояния.
В качестве устройства обработки звука мы использовали цифровую аудиоплатформу Symetrix Solus NX 16×8. Но, как это уже заведено во многих наших проектах, продукция Symetrix отвечает не только за микширование, маршрутизацию и обработку аудиосигнала. Данный проект не стал исключением.
DSP – аудиоплатформа стала своеобразным «устройством управления» для всего аудиовизуального комплекса:
- маршрутизация сигналов, различные фильтры, параметрические и графические эквалайзеры, используемые для частотной коррекции, системы динамической обработки (компрессоры, гейты, лимитеры, шумоподавители и компенсаторы громкости) для работы с уровнями и удаления нежелательных артефактов, кроссоверы, разделяющие частотные полосы;
- управление автоматическим наведением камер на докладчиков по протоколу VISCA, с различными сценариями поведения камеры, в зависимости от количества говорящих;
- алгоритм автоматического наведения на трибуну в момент начала доклада;
- с помощью графического интерфейса осуществляется выбор пресетов контроллера видеостены в зависимости от планируемого сценария работы заказчика, а также регулируется уровень звукоусиления акустической системы и чувствительность микрофонов.
Опыт и экспертные знания позволяют нам реализовывать проекты любой сложности и внедрять нетривиальные функциональные решения. Обращайтесь к нам за техническим аудитом, подбором оборудования и реализацией ваших проектов под ключ!
