10 “глупых” вопросов о видеостенах
Разумеется, слово “глупый” взято нами в кавычки не просто так - задавать подобные вопросы это абсолютно нормально, если никогда не сталкивался с этим ранее или, как это часто бывает, “что-то слышал или где-то видел, но не знал, что это так называется”. Позволим себе провести небольшой ликбез по одному из наиболее перспективных, по нашему мнению, направлений развития ProAV.
Что такое видеостена?
Видеостена (происходит от английского словосочетания Video wall) - это система видеоотображающих устройств (проекционные видеокубы, ЖК-дисплеи), которые объединены между собой и формируют единый экран, позволяющий воспроизводить в многооконном режиме большие объемы информации из разных источников. Общая картинка демонстрируется не в каждом отдельном экране - на каждый экран выводится только часть большого изображения и уже все вместе экраны “показывают” одну большую общую картинку.
Модульный принцип позволяет создавать видеостены любых размеров - существуют экраны размером свыше ста квадратных метров (!). Важным условием является кратность модулей, из которых собрана видеостена, размеру видео, которое затем будет демонстрироваться на видеостене. Кроме этого, нужно учитывать соотношение сторон: успешно “запихать” квадрат в прямоугольник не удастся.
Для чего нужны видеостены?
Видеостены позволяют отображать любой развлекательный визуальный контент и видео на большие аудитории, а также качественно отображать огромные объемы графических и (или) текстовых данных.
Где они применяются?

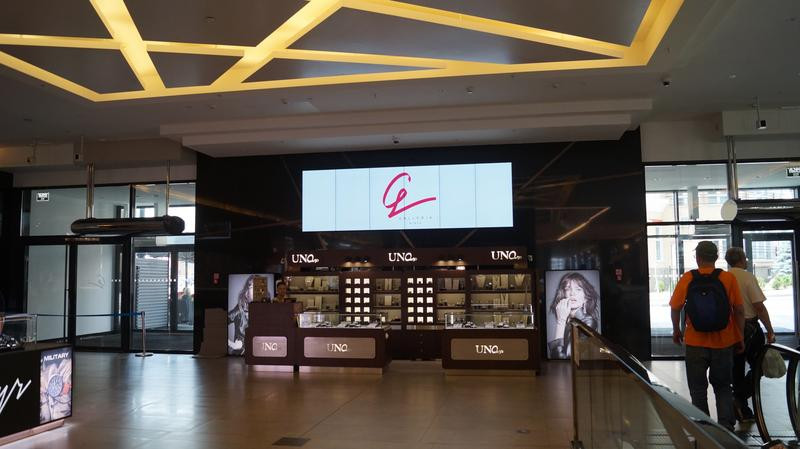

Сфера применения видеостен достаточно широкая - это и образование, и торговля, и реклама: учебные аудитории, выставки, торговые центры, магазины, рестораны, концертные площадки, иные общественные пространства.

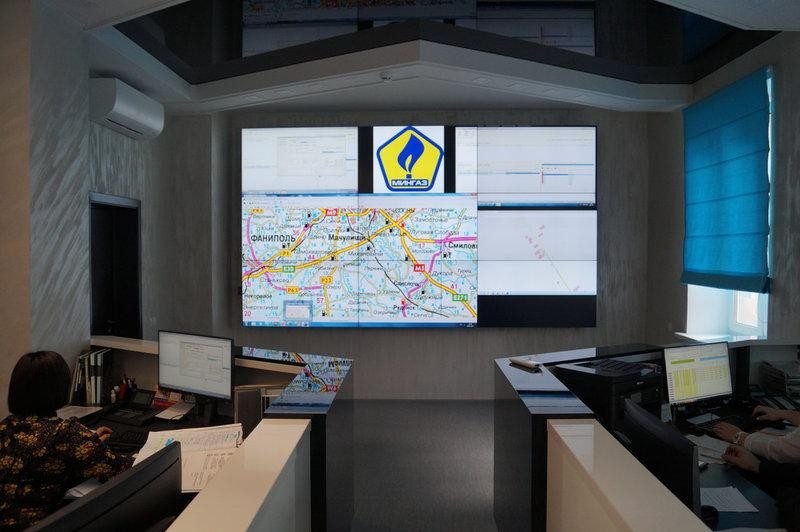

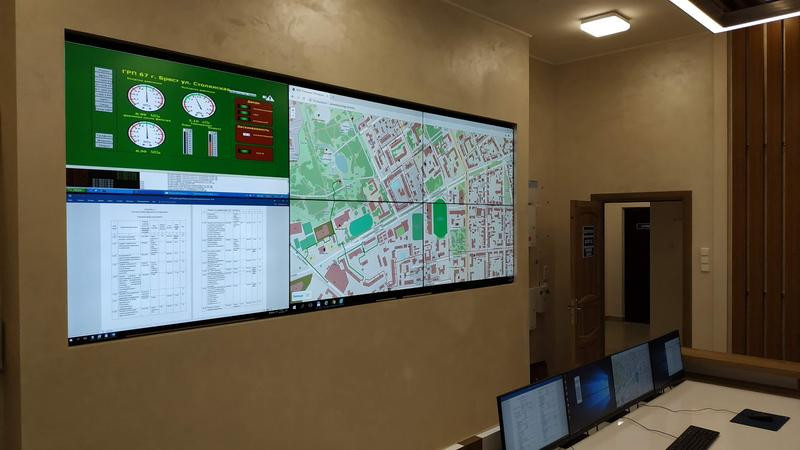

Кроме этого, видеостены используются на объектах, где требуется постоянный контроль, мониторинг и оперативный анализ больших объемов графической, текстовой и видеоинформации, а именно: в антикризисных и ситуационных центрах управления (в том числе, в диспетчерских пунктах мониторинга и контроля транспортных узлов и аэропортов), диспетчерских залах промышленных предприятий (нередко в многооконном режиме), на финансовых биржах, в конференц-залах корпоративных и государственных организаций.
Каковы преимущества видеостен?
Приведем ниже лишь некоторые их них.
Большой размер видеостены, который ограничен только площадью помещения и высотой потолков. Да, еще бюджетом владельца этого помещения.
Качество изображения. Профессиональные ЖК-экраны, из которых составлена видеостена, позволяют получить картинку высокого разрешения (каждый отдельный дисплей FullHD умножаем на количество панелей и в итоге суммарное разрешение видеостены может достичь 8K и даже всех 16K), а также яркости и контрастности. По нашему мнению, ни одно иное средство отображение не может похвастаться подобным сочетанием качеств.
Яркость. Видеостена будет отличным решением при ее использовании при ярком освещении и (или) свете софитов (но перед этим все же лучше произвести необходимые расчеты), а также при проведении сеансов видеоконференцсвязи.
Гибкость применения. В зависимости от предназначения помещения, в которое устанавливается видеостена, экраны могут устанавливаться в пространстве полукругом, вытягиваться в линию, располагаться “ступеньками”, и даже заворачивать за угол.
Надежность. Профессиональные ЖК-панели предназначены для использования 24/7, не нуждаются в замене расходных материалов и имеют гарантию от производителя от 2 лет. Из этого пункта вытекает следующий вопрос:
Каков примерный срок службы видеостен?
Расчетный срок эксплуатации видеостены составляет 5-7 лет и более. Как правило, видеостены строятся в рамках инвестпроектов со своими сроками окупаемости и в определенной степени являются “лицом” проекта. Поэтому очень важно сделать так, чтобы через 3-5 лет эксплуатации это лицо не выглядело как артефакт давно ушедшей эпохи.
Из чего состоит видеостена?
Видеостена состоит из трех основных узлов: отображающих экранов, креплений и источников видеосигнала. Разнообразие и взаимозаменяемость этих частей позволяет быстро воплощать самые смелые дизайнерские решения из стандартных комплектующих.
Что такое монитор?
Наиболее распространенный тип видеостен использует в качестве модулей LCD-мониторы. В видеостенах используются специальные мониторы с тонкой рамкой (narrow bezel), позволяющие сделать изображение визуально практически однородным. Плазменные экраны в настоящее время в видеостенах не используются. Мониторы для видеостен, как правило, имеют встроенный модуль управления изображением, который позволяют программировать изображение на мониторе для работы в режиме видеостены. Видеосигнал от внешнего источника подается на один монитор, от которого, в свою очередь, сигнал по кабелю, последовательно передается на следующий монитор, от этого к следующему и так далее.
Схема Daisy Chain
Каждый монитор программируется на показ определенного сегмента изображения, которое в сумме дает целостную картинку.
Что такое система коммутации?
Для того, чтобы видеостена работала, нужна система коммутации, проще говоря - система управления видеостеной. Таких систем управления существует несколько, простейшей же является… обычный компьютер с видеокартой на несколько видеовыходов. В некоторых случаях такой системы коммутации вполне достаточно.
Какие бывают крепления видеостен?
Монтаж видеостены производится в пять этапов, о которых речь пойдет в ответе на следующий вопрос. Здесь мы расскажем о креплениях для видеостен, к которым выдвигаются особые требования по прочности и по способности обеспечивать необходимый функционал - ведь каждый элемент видеостены должен находится в доступе для его калибровки, обслуживания или, если это потребуется, замены. Нам известны случаи, когда с помощью видеостен владельцы разграничивали зоны в конференц-залах, что, конечно же, впоследствии не способствовало доступности обслуживания этих видеостен.
Каркас для видеостен. Каркас предназначен для крепления на нем мониторов, и как правило, изготавливается отдельно. Сам каркас является несущей конструкцией и крепится на пол, стену или потолок. Каркас, как решение, нужен только тогда, когда имеются специальные требования - нередко возможность крепления на стену просто отсутствует.
Настенные (подвесные) кронштейны, предназначенные для стационарного размещения видеостены, позволяют точно отрегулировать взаимное расположение ЖК-панелей для минимизации стыковых швов, а также выдержать общий угол наклона во избежании искажения изображения на отдельных участках видеостены.
Наиболее показательный пример - крепления типа push-and-pull, когда экран выдвигается, после нажатия на него, а затем панель можно легко снять, избежав демонтажа всей видеостены.
Мобильные стойки для видеостен используются в тех случаях, когда видеостена поочередно используется в нескольких конференц-залах или для проведения выездных мероприятий (презентаций, конференций и т.д.).

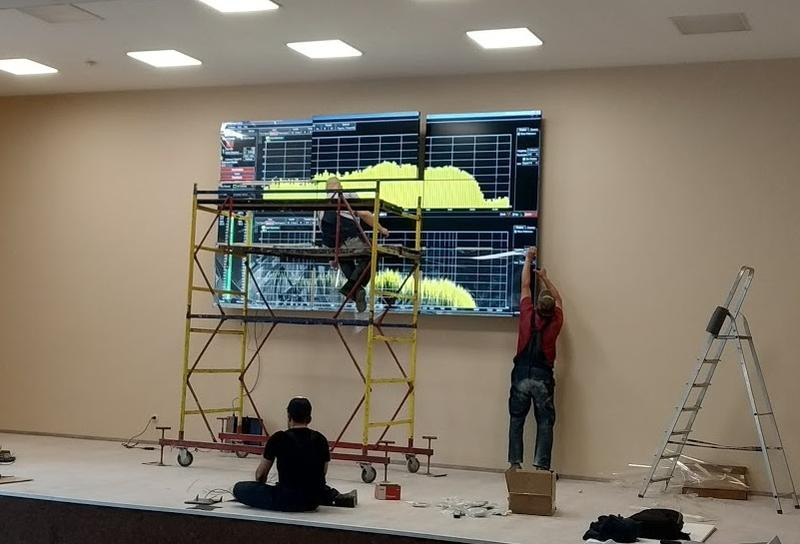

Как осуществляется монтаж?
Монтаж видеостен производится в несколько этапов.
Первым этапом является четкое определение варианта крепления видеостены и сборка/монтаж этого крепления, это может быть напольное крепление, настенное, подвесное или совокупность нескольких вариантов. Необходимо отметить, что последний вариант является самым сложным в исполнении.
Второй этап - коммутация профессиональных панелей между собой или подключение каждой панели отдельными кабелями от контроллера видеостен.
Третий этап это тонкое выравнивание панелей относительно друг-другу для того, чтобы сделать из панелей общую плоскость видеостены по уровню, без выступающих углов, зазоров между панелями, превышающих те, что предполагаются по инструкциям. Тут нужно добавить, что такое выравнивание невозможно сделать на простых бытовых креплениях и только профессиональные крепления позволяют добиться нужного результата.
Четвертым этапом будут пусконаладочные работы, когда уже работающие профессиональные панели объединяются в единый экран и настройки производятся либо в самих панелях, либо на контроллере видеостен, подключенном к этим панелям.
Пятый этап - калибровка видеостены для приведения всех входящих в ее состав панелей к единым параметрам яркости и цветовой гаммы. Калибровку можно выполнить с помощью встроенных в панели настроек. К сожалению, далеко не всегда эти настройки позволяют получить желаемый результат и даже одинаковые панели, но выбранные из разных партий поставки, могут отличаться по цветам или яркости друг от друга и для приведения их к единому виду отображения понадобится специальный калибратор.
О том, какие вопросы следует задать продавцу при выборе Вашей будущей видеостены, мы расскажем в самое ближайшее время.
