Обзор промышленных панельных ПК PPC-F-ULT5
В начале 2021 года компания IEI Integration Corp. обновила модельный ряд панельных ПК высокой надежности серии PPC-F. Помимо обновлённого более мощного процессора, в линейке PPC-F-ULT5 изменилась конструкция, что позволило увеличить степень защиты IP и существенно уменьшить габариты. В отличии от предыдущих версий, новые модели поддерживают PoE и выполнены в современном дизайне.
Стоит отметить, что новый модельный ряд значительно сократился доступны лишь наиболее востребованные диагонали:
- 15” (PPC-F15D-ULT5);
- 15.6” (PPC-FW15D-ULT5);
- 17” (PPC-F17D-ULT5);
- 18.5” (PPC-FW19D-ULT5).
Поскольку все модели, за исключением различий по размеру диагонали и ЦПУ, являются практически идентичными, предметом нашего обзора была модель PPC-F15D-ULT5.
Конструкция
Корпус

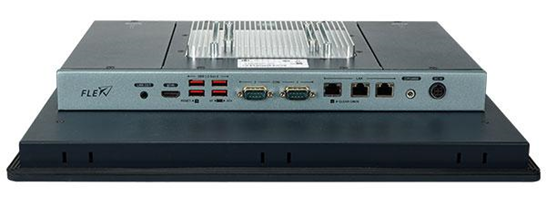

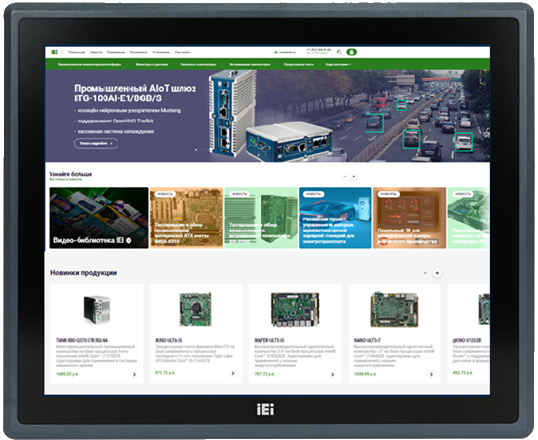

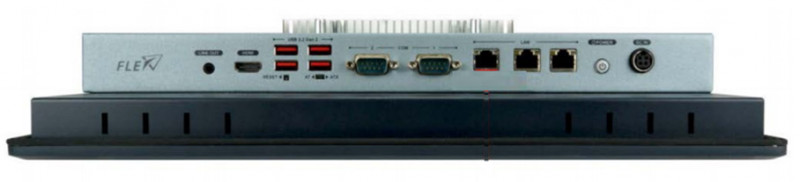

Панельный ПК имеет пассивную систему охлаждения. При производстве использовались надёжные электрические компоненты, в системе отсутствуют вентиляторы и другие подвижные детали. По сравнению с более бюджетной линейкой панельных ПК серии AFL3-ULT5, корпус панельного ПК PPC-F15D-ULT5 выполнен из алюминия (лицевая сторона) и листового металла (тыльная сторона). Лицевая панель имеет современный узкорамочный дизайн, полностью герметична, степень защиты - IP66. Для отвода тепла на тыльной стороне располагается радиатор, также есть доступ к твердотельным накопителям и слотам расширения, куда опционально можно установить платы с поддержкой PoE на 25 Вт и 71 Вт.
Материнская плата

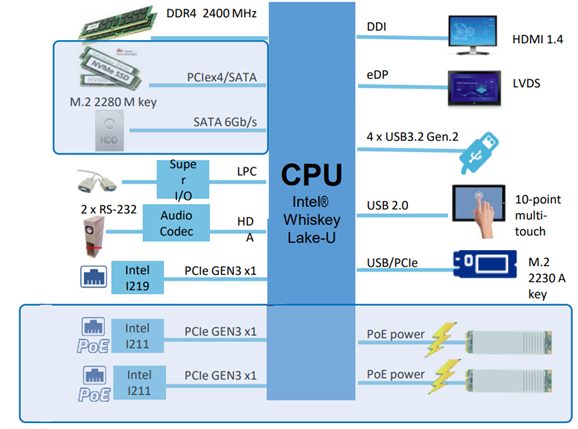

В новой линейке PPC-F-ULT5 обновлена материнская плата, что существенно отразилось на производительности и функционале панельного ПК. По меркам промышленных компьютеров, плата оснащена высокоскоростными современными интерфейсами – NVMe (SSD) и PoE.
Экран

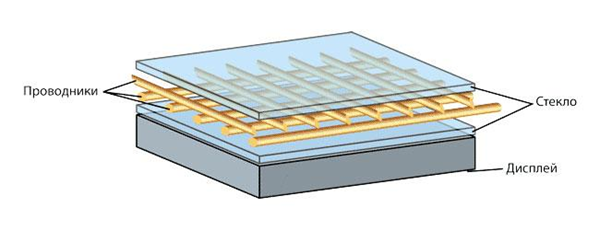

Панельный ПК серии PPC-F-ULT5 оснащён проекционно-ёмкостным сенсорным экраном. Главным достоинством экранов такого типа является их прочная и надёжная конструкция, быстрый отклик и определение координат касания (в сравнении с резистивными экранами) и поддержка multi-touch.
При производстве и проектировании проекционно-ёмкостных экранов применяются технологии, предотвращающие повреждения из-за воздействия ультрафиолета. Это увеличивает срок эксплуатации экранов. Для примера на картинке ниже представлена шкала и результат длительного влияния ультрафиолета на экран без специальной защиты.

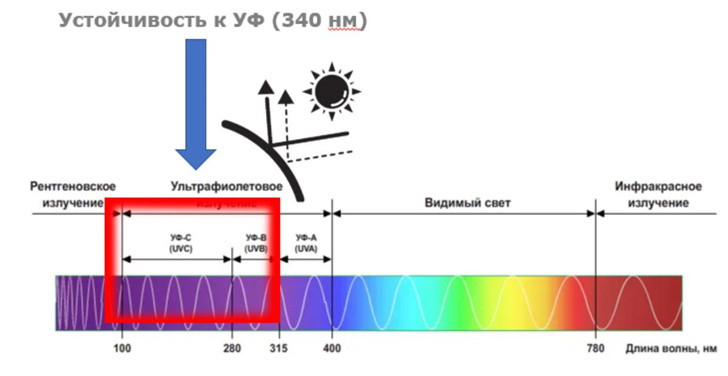

Шкала ультрафиолетового излучения

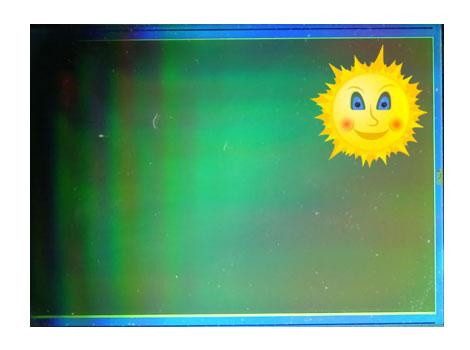

Результат негативного влияния ультрафиолета

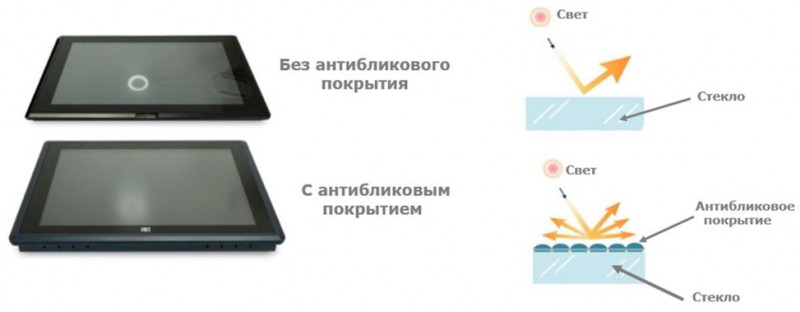

Помимо технологии защиты от УФ-лучей, на экран нанесено антибликовое покрытие. Это специальная плёнка, предотвращающая или минимизирующая дискомфорт, вызванный отражающимися бликами. Экраны с такой плёнкой могут эксплуатироваться при ярком освещении.
Технические характеристики
Изучая характеристики модельного ряда промышленных панельных ПК серии PPC-F-ULT5, можно выделить следующее:
- Прочный корпус со степенью защиты IP66 (по лицевой панели);
- Высокая наработка на отказ (до 50 000 часов);
- Поддержка процессоров Intel Whiskey Lake;
- Высокая яркость (до 400 Нит (кд/м2));
- Поддержка NVMe (для SSD);
- Поддержка PoE.
- Поддержка PoE.
Спецификация
|
| PPC-F15D-ULT5 | PPC-FW15D-ULT5 |
| Диагональ | 15″ | 15.6″ |
| Максимальное разрешение | 1024 х 768 | 1366 х 768 |
| Яркость (кд/м^2) | 450 | 400 |
| Контрастность | 800:1 | 500:1 |
| Количество цветов | 16.2 млн | 16.2 млн |
| Зерно | 0.29 х 0.29 | 0.252 х 0.252 |
| Угол обзора (горизонталь/вертикаль) | 160°/150° | 170°/160° |
| Наработка на отказ | 70 000 ч | 50 000 ч |
| Тип сенсорного экрана | Проекционно-ёмкостный экран с 10-точечным мультитачем, антибликовым покрытием и защитой от ультрафиолета | |
| Контроллер | EETI EXC3000 | |
| ЦПУ | Intel Core 8 поколения i5-8365UE (6M кэш, до 4.2 ГГц) Intel Celeron 4305UE (2M кэш, до 2.0 ГГц) | |
| БИОС | AMI UEFI BIOS | |
| Память | 2 х 260-pin 2400 двухканальных слота DDR4 SO-DIMM (до 32 ГБ) Один предустановленный слот с 4 ГБ памяти | |
| Графический процессор | Intel HD Graphic Gen 9 Engines | |
| Порт ввода/вывода | Fintek F81866 | |
| Хранилище | 1 х 2.5 SATA 6Гб/с HDD/SSD bay 1 x M2 M-key (2280, PCIe 3.0 x4) с поддержкой NVMe SSD | |
| Ethernet Controller | Intel I219 PHY (LAN1) Intel I211 PCIe GbE Controller (LAN2 и LAN3) | |
| Порты Ethernet | 2 x PoE GbE LAN (RJ-45) 1 x GbE LAN (RJ-45) | |
| PoE | IEEE802.3af/at/bt модуль через мини-слот PCIe | |
| COM-порты | 1 х RS-232/422/485 (DB-9, COM1) 1 x RS-232 (DB-9, COM2) | |
| USB | 4 x USB 3.2 Gen 2 (10 Гб/с) Type-A | |
| Аудио | Realtek ALC888 HD codec 1 x Line-out jack | |
| Вывод изображения | 1 х HDMI | |
| Модули расширения | 1 х M2 A-key (2230, PCIe x 2/ USB 2.0 ) с поддержкой Wi-Fi и BT модуля | |
| Кнопки и индикаторы | 1 х кнопка включения с индикатором LED 1 х кнопка Reset 1 х переключатель AT/ATX 1 х кнопка Очистить CMOS | |
| Потребляемая мощность | 12 В пост. ток PoE IEEE802.3af/at/bt | |
| Размеры | 409 х 342 х 76 мм | 470 х 290 х 77 мм |
| Вес | 7.2 кг | 7.3 кг |
| Варианты монтажа | Настенный/ панельный/ монтаж в стойку/ VESA 75/100 | |
| Сторожевой таймер | программируемый, 1-255 сек | |
| Виброустойчивость | 10G | |
| IP | IP66 по передней панели | |
| Рабочая температура | -10°С - 50°С | |
Панельный ПК PPC-F-ULT5 имеет различные способы монтажа:
- VESA;
- 19” стойка;
- Монтаж в панель.
Комплектация
В стандартную комплектацию входит:
- панельный компьютер,
- блок питания (96 Вт),
- кабель питания и инструкция (англ. яз).
Опционально можно заказать сетевые платы с поддержкой PoE (GPOE-PD-BT01 и GPOE-PD-AT01), крепёж (ARM-31-RS, STAND-A21, STAND-C19 , WK-190MS, FRK17), а также Wi-Fi модуль.
