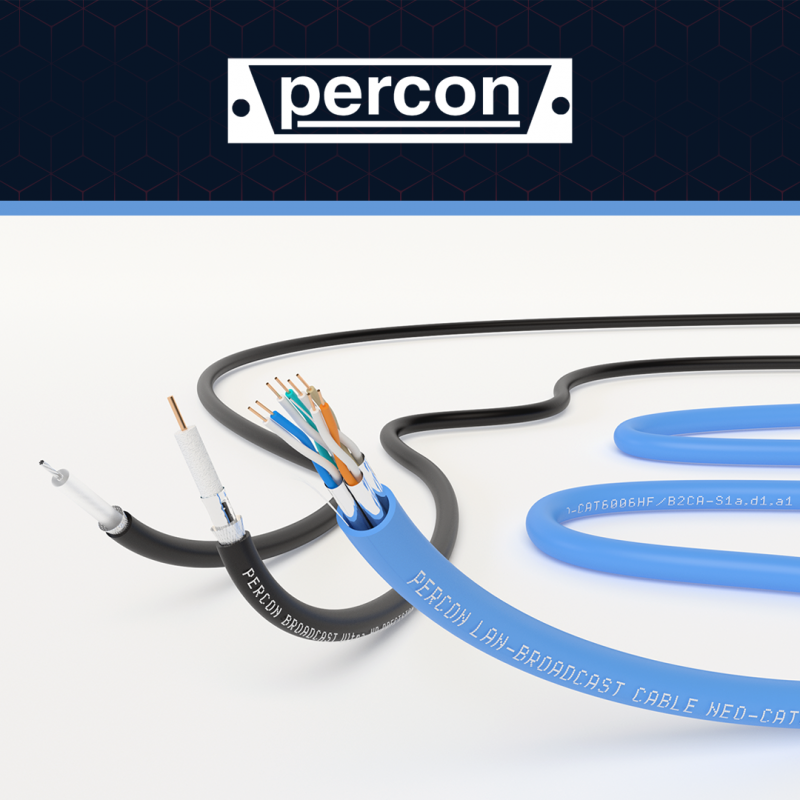

Обзор новых видеокабелей и витой пары Percon

Рубрика: «Переходники, адаптеры, разъемы»

Как и обещали, продолжаем знакомить вас с ассортиментом бренда Percon.

На очереди — коаксиальные видео- и антенные кабели в бухтах, а также витая пара различных категорий для использования во временных и постоянных инсталляциях — везде, где требуется передавать качественные AV-сигналы и массивы данных на относительно большие расстояния.

Рассмотрим три коаксиальных кабеля волновым сопротивлением 75 Ом, пользующихся повышенным спросом. VK 7 и VK 6 (здесь и далее длинные артикулы сокращены для удобства восприятия) предназначены для передачи цифровых вещательных сигналов SDI.

Первый имеет центральный проводник сечением 0,785 кв.мм (18 AWG) и внешнюю оболочку диаметром 7 мм черного или синего цвета. Предельное расстояние передачи для HD-SDI составляет 180 м, 3G-SDI — 150 м, 12G-SDI — 50 м.

Второй оснащен проводником 0,5 кв.мм (20 AWG) и оболочкой 6 мм. По дальности передачи: для HD-SDI — 150 м, 3G-SDI — 120 м и для 12G-SDI — 40 м.

Третий кабель, RG 6, нужен для удлинения линии передачи аналоговых сигналов (CCTV). У него проводник сечением 0,785 кв.мм (18 AWG) и тройной алюминиевый экран, покрытый оболочкой из черного полиэтилена высокой плотности (HDPE) диаметром 7 мм. Особняком стоит антенный кабель RG 58. Волновое сопротивление у него 50 Ом (±3 Ом),  погонная электрическая емкость 98,4 пФ/м, сечение медного проводника 0,6 кв.мм (20 AWG), диаметр оболочки 4,9 мм.

Перейдем к кабелям следующей группы.

Неэкранированная витая пара категории 5e NEO-CAT5009 состоит из четырех проводников 0,2 кв.мм (AWG 24).  Внешняя оболочка диаметром 5,6 мм выполнена из полиэтилена серого цвета. Защищенный экранированный кабель CAT5e NEO-CAT5011 состоит из медных жил того же сечения, его диаметр чуть больше — 5,8 мм. Но главное его достоинство в том, что он не поддерживает горение и не содержит галогенов.

Не поддерживают горение и следующие модели NEO-CAT6006 и NEO-CAT7000 — это кабели витой пары, соответственно, шестой и седьмой категории. Они тоже могут использоваться в детских учреждениях и местах массового скопления людей.

По конструктиву, оба кабеля 4х2х0,25 кв.мм (AWG 23). Внешняя оболочка первого ярко-синяя, диаметром 7,4 мм. Оболочка второго — оранжевого цвета диаметром 7,5 мм.

И финальный штрих — все модели витой пары Percon поддерживают технологию HDBaseT.
